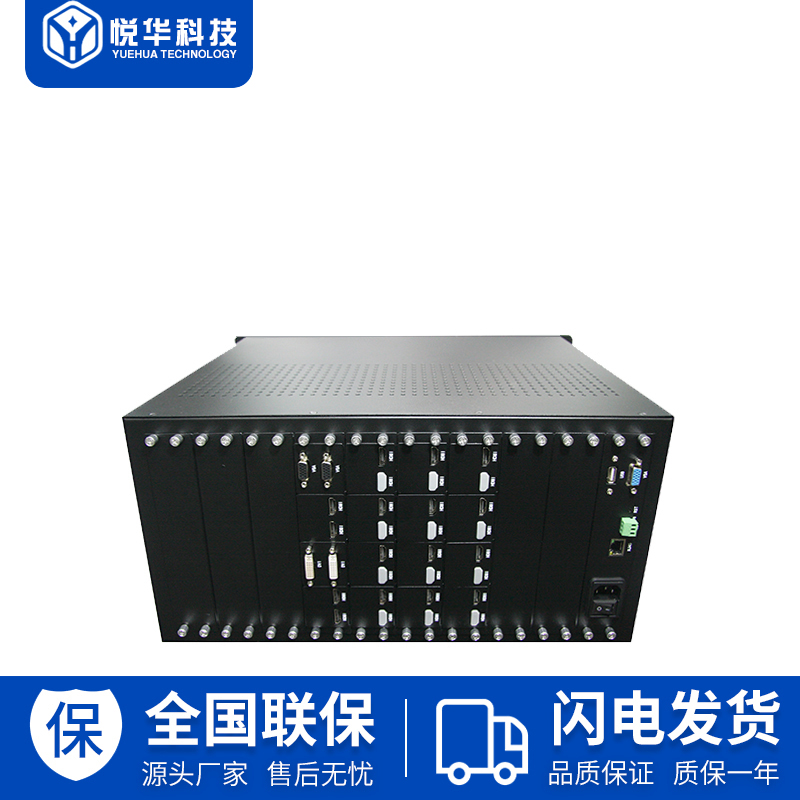

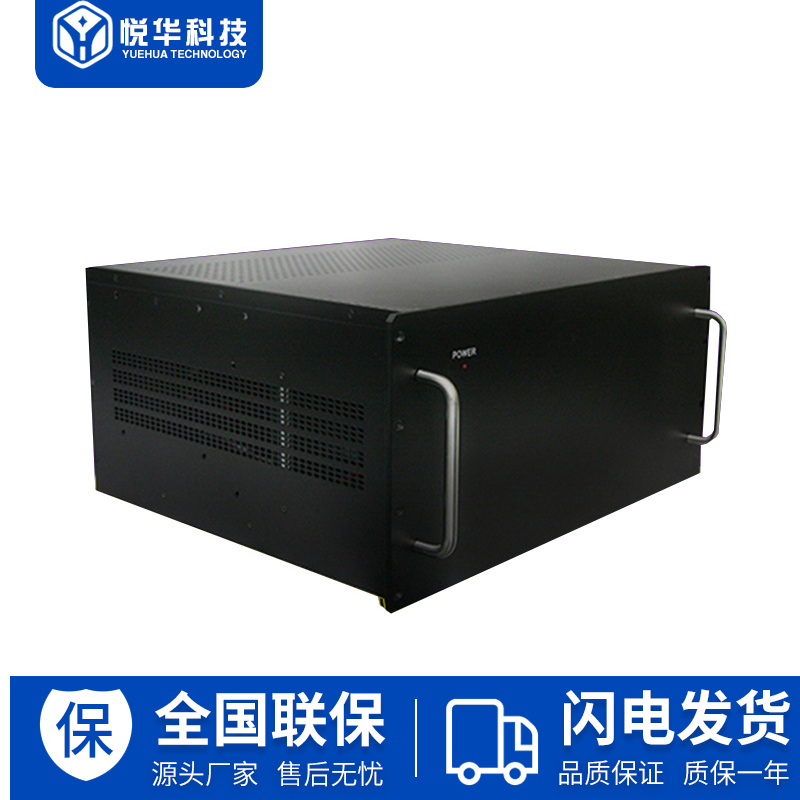

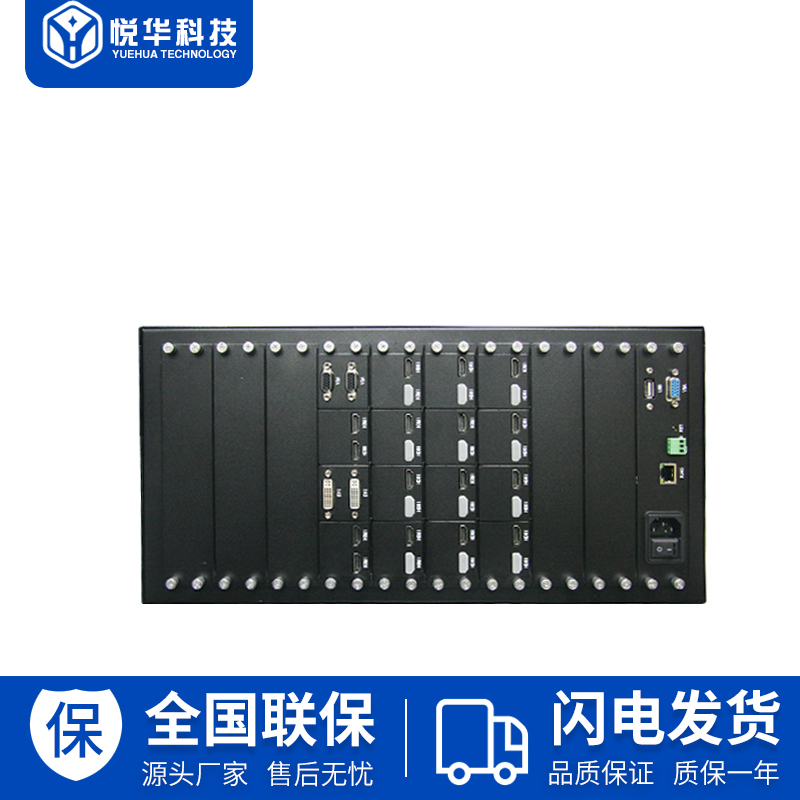

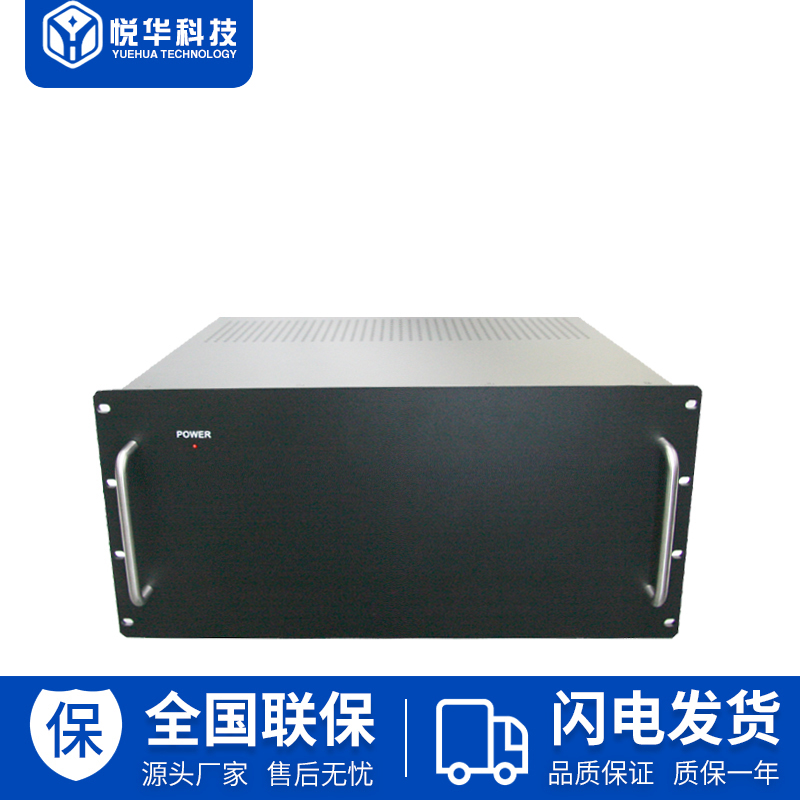

8100多屏幕拼接处理器
类别
机箱型号
1U Std
3U Std
3U Plus
7U Std
7U Plus
机箱规模
输入槽位（PCIE IN）
0
4
1
8
2
输出槽位（PCIE OUT）
3
混插槽位（PCIE MIX）
6
15
主控槽位（PCIE MAIN）
串口扩展槽位（PCIE UART）
通信控制
主控板扩展输入输出
选配，最大扩展2路输入或者2路输出
不支持
网络控制
标配网络控制，可选配为RS485控制
标配
RS485通信
RS232通信
选配
RS485、RS232环出
串口扩展板
CS客户端控制
标配windows图形化拼接控制软件，简单易用；
BS控制
无需安装任何客户端软件，支持网页登录控制；
跨平台控制
支持windows、IOS、MAC OS、Android、Linux等各类操作系统跨平台控制；
视频输入
（选配）
HDMI输入板
（HD-IC04、HD-IC02）
支持4/2通道HDMI信号输入，HDMI Tpye A接口，支持HDCP，最大支持分辨率1920*1080@60Hz；
VGA/YPbPr输入板
（VY-IC04、VY-IC02）
支持4/2通道VGA或YPbPr信号输入，最大支持分辨率1920*1080@60Hz；每两路可通过短接跳冒配置为VGA输入或YPbPr输入；
CVBS输入板
（CV-IC16、CV-IC08）
支持16/8通道CVBS信号输入，每8路一个DB15接口（母头），支持PAL/NTSC制式，支持亮度、对比度、灰度、饱和度调节；
2路HDMI+2路VGA输入板（HV-IC04）
支持2路HDMI和2路VGA输入，HDMI Type A接口（母头）和15针D-sub接口（母头）；
HDMI 1.4 4k输入板
支持两路HDMI 1.4输入（2切1使用），最大支持分辨率3840x2160@30Hz；
IP流媒体输入板
（IP-IC02、IP-IC01）
支持2/1路RJ45端口输入，单网口支持4路1080P、9路720P、16路D1视频解码，支持H.264视频压缩格式；
（IP-IC Plus）
支持1路RJ45端口输入，单网口支持16路1080P、32路720P、64路D1视频解码，支持H.264及H.265视频压缩格式；
安卓多媒体
信发输入板（AD_IC02、AD_IC01）
支持2/1路安卓系统子板输入（每路最大输出分辨率1080P），每路安卓配置：CPU：Cortex-A7八核；内存：1GB DDR3；存储：16GB eMMC；支持CS、BS架构信息发布系统；支持数字标题、滚动横幅发布，支持电子时钟、实时气象等控件显示，支持图文信息自主编辑，满足各种显示设备的信息发布上屏；
信发输入板
（AD-IC Plus）
支持1路安卓系统子板输入（每路最大输出分辨率3840x2160），安卓配置：CPU：Cortex-A17四核1.8GHz；内存：2GB DDR3；存储：16GB eMMC；支持CS、BS架构信息发布系统；支持数字标题、滚动横幅发布，支持电子时钟、实时气象等控件显示，支持图文信息自主编辑，满足各种显示设备的信息发布上屏；
视频输出
DVI输出板
（LM1-DV-OC04、LM1-DV-OC02）
单板4/2路输出，DVI-I接口（母头），最大支持分辨率1920*1080@60Hz；
HDMI输出板（LM1-HD-OC04、LM1-HD-OC02）
单板4/2路输出，HDMI Type A接口（母头），支持HDMI1.3 和数字信号保护协议HDCP，最大支持分辨率1920*1080@60Hz，支持随路音频输出；
图像处理
矩阵切换
处理器自带矩阵功能，支持所有输入信号任意切换至所有输出端口。
画面拼接
支持任意拼接组合，支持画面的开窗、漫游、缩放功能；
公共区域开窗
标配，公共区域最大支持二层窗口叠加。
画面分割
CVBS视频信号最大支持单屏16分割；IPC网络信号最大支持单屏64分割；
OSD字符叠加
支持输入信号的OSD字符叠加功能，可以通过控制软件更改字体类型、字体大小、背景色、前景色、显示位置等参数。
输入图像裁剪
支持输入图像的任意裁剪。
超高分辨率
静态底图（选配）
<=1通道
<=4通道
支持超高分辨率静态图像叠加显示。开启底图时，默认占用最底层窗口通道。底图显示支持3种模式：所有屏幕单屏显示、所有屏幕拼接显示、部分连续区域拼接显示。
高清矢量字幕（选配）
超高清点对点矢量字幕，支持动态字幕和静态字幕，可以任意编辑显示内容、字体、颜色等参数。
无黑场实时切换
信号切换时不会出现黑场、花屏现象。
边缘屏蔽
支持边缘屏蔽功能，可以设置屏幕边缘的尺寸。
显示控制
输出映射
工程现场施工更具灵活性,实现设备与显示单元之间的连接线材无需一一对应，可在软件中随时随意调整
屏幕分组
单台处理器最多支持4组显示墙的设置。
情景模式
最大16个
最大32个
其他特色
增值功能
冗余电源
支持一个正常使用电源，一个备份电源。正常电源出现故障时，自动切换至备用电源。
智能温控
实时检测处理器内部温度，并自动控制风扇开关。
输入输出板卡
自动探测
实时探测当前处理器所有插入的板卡。
输入信号自动探测
实时探测每一路输入是否有信号接入，输入板卡及客户端软件均有状态指示；
预操作模式
开启预操作模式后，所有窗口的操作将不会立马生效，需要点击确认后，再一次性将所有操作生效。
其他参数
遥控器、按键
液晶显示屏
电源
12V/5A
外置电源适配器
200W刀片式电源
电压：110-240V
350W刀片式电源
功耗
<45W
<150W
<300W
工作温度
工作温度：-10℃~50℃
工作湿度
相对湿度：5％～95％ 无冷凝
尺寸
宽x深x高（mm）：
397 x227 x44.5
437 x428 x133.5
437 x428 x311.5
重量
<=4.2Kg(满配)
<=20Kg（满配）
<=35Kg（满配）
