视频输入信号

类型

数量

说    明

DVI-D（24+1）

1

·最大支持分辨率为1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

HDMI(TYPE A)

1

·最大支持分辨率为1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

VGA (HD-15)

1

·最大支持分辨率为）1920×1200@60Hz ，向下兼容

·EDID版本1.3

.信号电平：R、G、B、Hsync、Vsync:0 to1Vpp±3dB  (0.7V Video+0.3v Sync ) 75Ω；black level：300mV Sync-tip：0V

复合视频（BNC）

2

·NTSC/PAL自适应

信号电平：1Vpp±3db  (0.7V Video+0.3v Sync ) 75Ω

USB

1

USB2.0，支持U盘脱机播放

视频输出信号

类型

数量

说    明

DVI-D（24+1）

2

·最大支持分辨率为1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

.支持自定义分辨率

控制接口

类型

数量

说    明

RS232（RJ 45）

1

.波特率9600，随机附送RJ 45转RS232连接线

产品特色

淡入淡出切换

.所有通道信号均支持淡入淡出切换

人性化交互界面

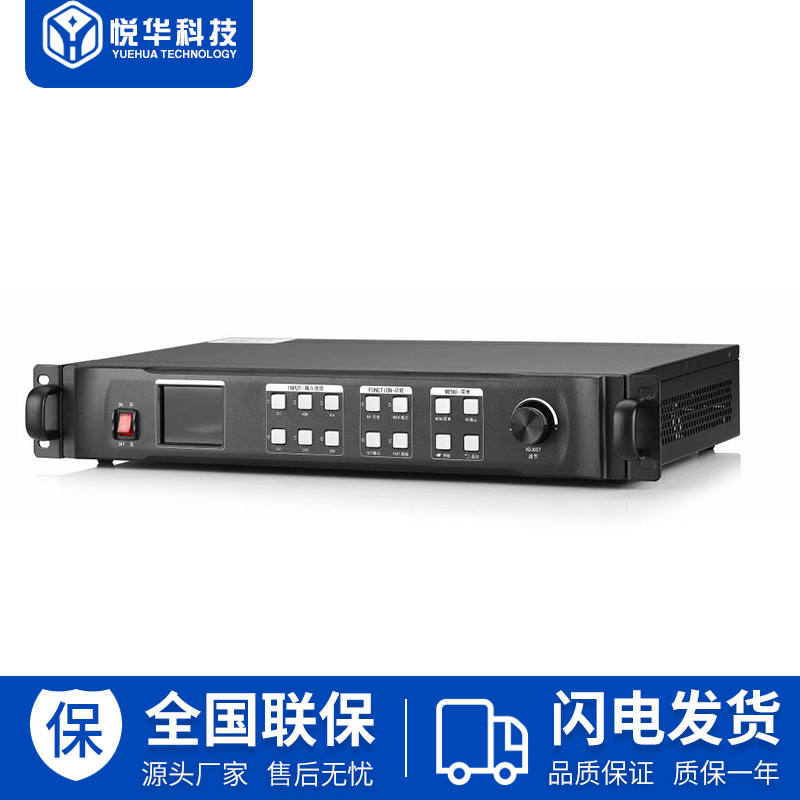

.MJ-H600LED配备了彩色液晶面板、数字按键及调节旋钮，并支持导航式设置

计划任务

·通过KYSTR管理软件，用户可设定定时操作，完成自动化管理

其他

上位机控制方式

RS232

尺寸(mm)

72(高)×483(长)×283(深)

重量(Kg)

3.5

输入电源

100-240VAC，47-63Hz，≤2A

工作环境

温度0-40℃；湿度0-95%

保修期

2年
